Огнеупорная шестеренная сетка из нержавеющей стали 310S. Наконечные копья типа 10х1,5 мм полоски. 50-миллиметровые шестеренные отверстия.
Металлическая сеткаэто шестиугольная клеточная решетка, специально предназначенная для усиления облицовки и напольного покрытия. Она действует как поверхностная рама для удержания цемента или огнеупорного материала в положении,и уменьшает напряжение в верхней коре подкладкиВ результате прочности и уникальной конструкции шестигранного металла, абразия и коррозия замедляются и огнеупорный срок службы значительно продлевается.Даже горячие газообразные вещества не могут разрушить огнеупорный материал, потому что они отражаются от поверхности металлической клеточной сеткой.
Применение шестигранной сетки
Поскольку гибкость шестой сетки позволяет ее прокатать, она легко приспосабливается к круговой форме.трубы для сжигания дымовых газов и другое высокотемпературное оборудование практически любой формы.
Для рефракторов
Гибкость, высокая прочность и устойчивость к эрозии Hexmesh делают его отличным выбором для огнеупорных облицовок в печах, реакторах, циклонах, каналах и водостоках.
Для полов
Шестеркаобеспечивает долгосрочную защиту для применения бронирования внутри промышленных полей. в частности, погрузочные доки, пандусы, проходы с высоким уровнем движения для вилочных погрузчиков и грузовиков. горячие полы для литейных заводов,ковальные мастерские и сталелитейные заводыОтходы и утилизация заводов пол и почти везде на полу подвергаются сильным воздействиям и прокатным нагрузкам.
Горячие газообразные вещества не могут разрушить огнеупорный материал, поскольку они отражаются от поверхности металлической сеткой в форме соломы.
 |
|
| Стандартный образец отверстий для скрепления |
Лэнс Паттерн |
Типичная температура эксплуатации
|
Материал крепления
|
Химический состав
|
Типичная служба
Температура
|
|
АИСИ
|
DIN
|
C%
|
Si%
|
Мн%
|
P%
|
S%
|
Cr%
|
Ни%
|
другие
|
|
304
|
1.4301
|
≤ 0.08
|
≤ 1.00
|
≤ 2.00
|
≤ 0.45
|
≤ 0.30
|
18.0 ¢20.0
|
8.0 ¢10.0
|
N
|
800°C
|
|
316
|
1.4401/1.4436
|
≤ 0.08
|
≤ 0.75
|
≤ 2.00
|
≤ 0.45
|
≤ 0.30
|
16.0 ¢ 18.0
|
10.0 ¢ 14.0
|
N: Mo
|
800°C
|
|
321
|
1.4541
|
≤ 0.08
|
≤ 0.75
|
≤ 2.00
|
≤ 0.45
|
≤ 0.30
|
17.0 ¢19.0
|
9.0 ¢12.0
|
Ти
|
800°C
|
|
310S
|
1.4845
|
≤ 0.08
|
≤ 1.50
|
≤ 2.00
|
≤ 0.45
|
≤ 0.30
|
24.0 ¢ 26.0
|
19.0220
|
—
|
1150°C
|
|
Инконел 601
|
2.4851
|
≤ 0.10
|
≤ 0.50
|
≤ 1.00
|
—
|
≤ 0.15
|
21.0 ¢ 25.0
|
58.0 ¢63.0
|
Ал:Cu
|
1200°C
|
|
Инконел 800
|
1.4876
|
≤ 0.10
|
≤ 1.00
|
≤ 1.50
|
≤ 0.45
|
≤ 0.15
|
19.023.0
|
300,035.0
|
Аль: Ти
|
1200°C
|
|
410S
|
1.4001
|
≤ 0.08
|
≤ 1.00
|
≤ 1.00
|
≤ 0.40
|
≤ 0.30
|
11.5 ¢ 13.5
|
≤ 0.60
|
—
|
750°С
|
|
Углеродистая сталь
|
Различные
|
550°С
|
Общие спецификации
|
HEX-MESH / HEXMETAL / HEXSTEEL (включая сетку)
|
|
ИТМ
|
Спецификации
|
В.
|
А.
|
AF
|
|
1
|
1.2 х 10 х 50 мм
|
1.2 мм
|
10 мм
|
40 мм
|
|
2
|
1.2 х 15 х 50 мм
|
1.2 мм
|
15 мм
|
50 мм
|
|
3
|
1.2 х 20 х 50 мм
|
1.2 мм
|
20 мм
|
50 мм
|
|
4
|
1.5 х 10 х 50 мм
|
1.5 мм
|
10 мм
|
50 мм
|
|
5
|
1.5 х 15 х 50 мм
|
1.5 мм
|
15 мм
|
50 мм
|
|
6
|
1.5 х 20 х 50 мм
|
1.5 мм
|
20 мм
|
50 мм
|
|
7
|
1.8 х 15 х 50 мм
|
1.8 мм
|
15 мм
|
50 мм
|
|
8
|
1.8 х 20 х 50 мм
|
1.8 мм
|
20 мм
|
50 мм
|
|
9
|
1.8 х 25 х 50 мм
|
1.8 мм
|
25 мм
|
50 мм
|
|
10
|
2.0 х 15 х 50 мм
|
20,0 мм
|
15 мм
|
50 мм
|
|
11
|
2.0 х 20 х 50 мм
|
20,0 мм
|
20 мм
|
50 мм
|
|
12
|
2.0 х 25 х 50 мм
|
20,0 мм
|
25 мм
|
50 мм
|
|
13
|
2.0 х 30 х 50 мм
|
20,0 мм
|
30 мм
|
50 мм
|
|
14
|
2.0 х 30 х 80 мм
|
20,0 мм
|
30 мм
|
80 мм
|
|
Примечание
|
А/Ф
|
Минус: 40 мм Максимальный: 100 мм
|
| |
Материал
|
А3,0Cr13,1Cr13,SS304,SS316,1Cr18Ni9Ti, 310S, 410S
|
Фотографии с сеткой
|
|

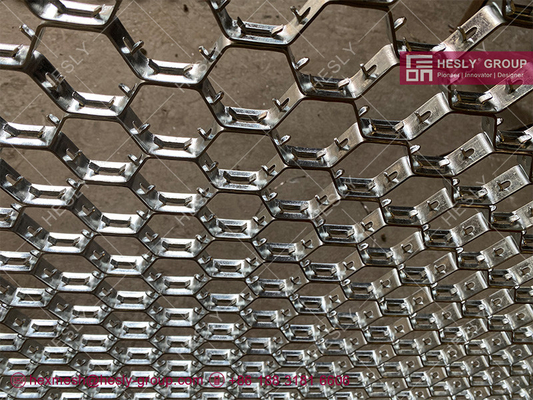

| 310S Металлическая сетка из шестистальной стали |

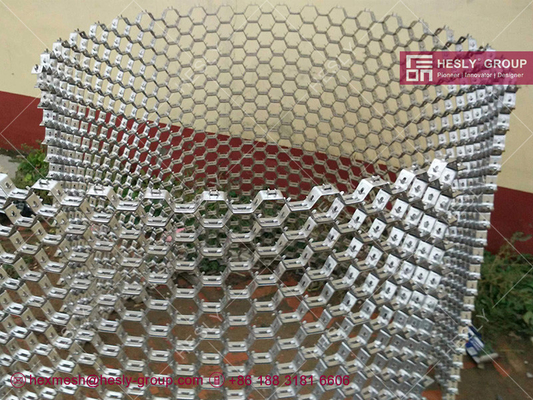

Огнеупорная обшивка печи |
|
|

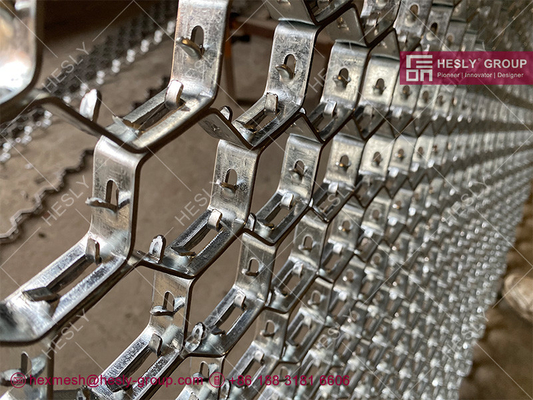

| Шестерковые сетки с оффсетными копьями |

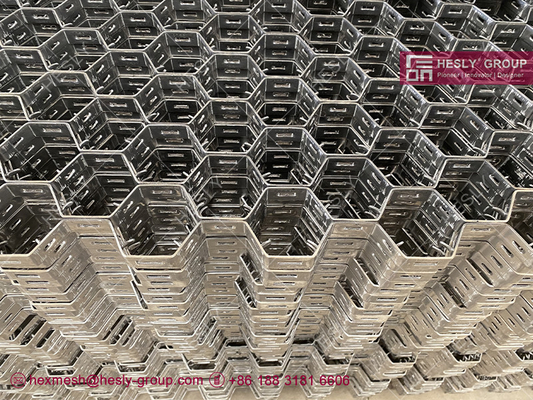

Шестерковые сетки с копьями |
|
|

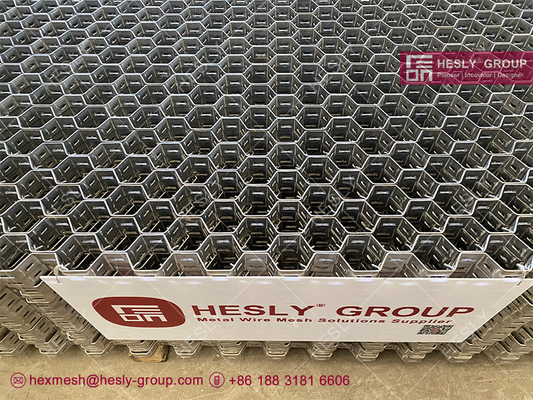

| Металлическая сетка |
310S Огнеупорная печная оболочка |
