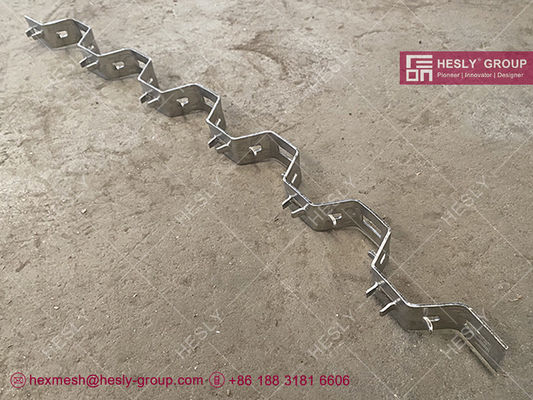

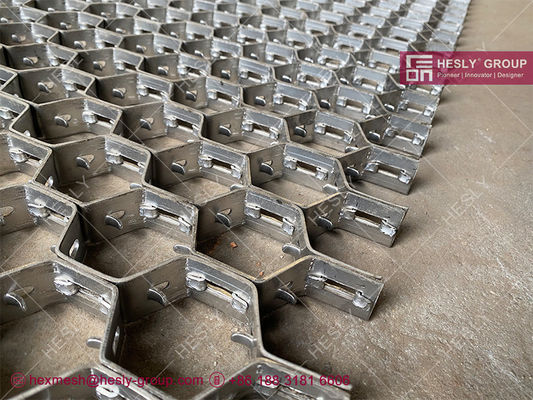

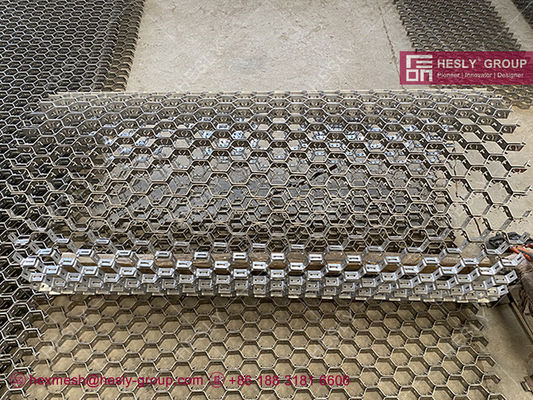

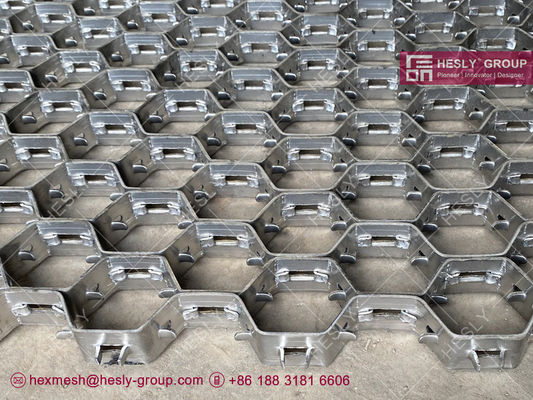

310S шестигранная стальная сетка, 310S шестигранная сталь, используется для циклонов
Китай HESLY Шестигранная сталь & Анкеры - Огнеупорная футеровка
HESLY's 310S Шестигранная сталь (Hex mesh, Hex metal) — это шестигранная ячеистая решетка, специально разработанная для армирования футеровок и полов. Она действует как поверхностный каркас для удержания цемента или огнеупорного материала на месте и снимает напряжение в верхнем слое футеровки, что предотвращает отслаивание и растрескивание. В результате прочности и уникальной конструкции Hexsteel снижается истирание и коррозия, а срок службы огнеупорного материала значительно продлевается. Даже горячие газообразные вещества не могут разрушить поверхностный материал, поскольку они отражаются от поверхности металлической ячеистой решеткой.
Поскольку гибкость Hex Metal позволяет сворачивать его, он легко принимает круглые формы. Он идеально подходит для футеровки воздуховодов, печей, реакторов, циклонов, газоходов и другого высокотемпературного оборудования практически любой формы и конфигурации.
Flex Hexsteel
Flex Hexmetal является прямым аналогом Hex metal. Он выполняет все те же функции по армированию тонкостенных огнеупорных футеровок, а его конструкция позволяет свободно сворачивать его до очень малых диаметров. Hex metal становится непрактичным, когда защищаемый участок установки имеет малый диаметр. Возможность свободного сворачивания Flex metal позволяет футеровать установки диаметром до 150 мм. Типичные области применения включают воздушные распределители, циклонные ноги, корпуса вентиляторов или любые другие установки, где практичность свободно сворачиваемого материала полезна для работ по техническому обслуживанию.
Огнеупорные анкеры
Бронеанкеры HESLY могут использоваться в сочетании с Hexmetals / Flexmetals или как самостоятельные системы.
Проволочные анкеры HESLY
Проволочные анкеры изготавливаются в соответствии со всеми легкими, средними и плотными огнеупорными материалами, обеспечивая максимальную поддержку при нанесении огнеупорного материала и максимальное удержание огнеупорных материалов во время эксплуатации установки. Учитываются расширение, теплопередача, метод нанесения, условия окружающей среды и конструкция основного блока для каждого конкретного применения. Анкеры предназначены для ручной и полуавтоматической сварки.
Диапазон применения ограничен только прочностью сечения анкера. Максимальный размер сечения проволочных анкеров составляет 3/8 дюйма (9,5 мм). Типичные области применения включают большинство технологических установок, включая печи, воздуховоды, нагреватели или реакторы.
Пластинчатые анкеры HESLY
Пластинчатые анкеры делятся на металлические анкеры и керамические опоры. Металлические анкеры обычно предназначены для керамического волокна и легких или средних огнеупорных материалов, снова сконфигурированы для обеспечения максимального удержания во время эксплуатации установки. Керамические опорные анкеры "C"-образные клипсы предназначены для удержания большинства стандартных керамических анкеров (ножничные клипсы доступны в виде проволочных) в основном для легких и средних нагрузок, их небольшой поперечный сечение обеспечивает низкую теплопередачу, а размер сечения обеспечивает легкую ручную или полуавтоматическую сварку. "C"-образные клипсы удерживают керамические анкеры, используемые для анкеровки формовочных огнеупорных материалов.
Стержневые анкеры HESLY
Стержневые анкеры / шпильки (диаметром более 3/8 дюйма) Тяжелые анкеры используются только в самых суровых условиях. Они предназначены для поддержки и крепления сборных огнеупорных секций к стальным конструкциям установки и обеспечивают эффективную систему анкеровки в условиях высоких нагрузок. Их конструктивная форма минимизирует и контролирует теплопередачу, обеспечивая максимальную прочность при повышенных температурах. Футеровочные установки с высокими эксплуатационными нагрузками встречаются на таких установках, как вращающиеся печи, где глубокая футеровка крыши и боковых стенок из плотных огнеупорных материалов требует максимальной поддержки во время эксплуатации или тяжелые сборные блоки удерживаются болтовыми, приварными и скользящими системами.
ПРИМЕНЕНИЕ ДЛЯ HESLY HEX METAL
Огнеупорные футеровки в печах | Воздуховоды и газоходы | Циклоны | Реакторы | Реакторные сосуды | Ветровые коробки | Корпуса вентиляторов | Регенераторы | Резервуары | Зольники | Нагреватели
HESLY hexmesh Типичная рабочая температура:
|
Материал анкеровки
|
Химический состав
|
Типичная рабочая
Температура
|
|
AISI
|
DIN
|
C%
|
Si%
|
Mn%
|
P%
|
S%
|
Cr%
|
Ni%
|
другие
|
|
304
|
1.4301
|
≤0.08
|
≤1.00
|
≤2.00
|
≤0.45
|
≤0.30
|
18.0—20.0
|
8.0—10.0
|
N
|
800°C
|
|
316
|
1.4401/1.4436
|
≤0.08
|
≤0.75
|
≤2.00
|
≤0.45
|
≤0.30
|
16.0—18.0
|
10.0—14.0
|
N:Mo
|
800°C
|
|
321
|
1.4541
|
≤0.08
|
≤0.75
|
≤2.00
|
≤0.45
|
≤0.30
|
17.0—19.0
|
9.0—12.0
|
Ti
|
800°C
|
|
310S
|
1.4845
|
≤0.08
|
≤1.50
|
≤2.00
|
≤0.45
|
≤0.30
|
24.0—26.0
|
19.0—22.0
|
—
|
1150°C
|
|
Inconel 601
|
2.4851
|
≤0.10
|
≤0.50
|
≤1.00
|
—
|
≤0.15
|
21.0—25.0
|
58.0—63.0
|
Al:Cu
|
1200°C
|
|
Inconel 800
|
1.4876
|
≤0.10
|
≤1.00
|
≤1.50
|
≤0.45
|
≤0.15
|
19.0—23.0
|
30.0—35.0
|
Al:Ti
|
1200°C
|
|
410S
|
1.4001
|
≤0.08
|
≤1.00
|
≤1.00
|
≤0.40
|
≤0.30
|
11.5—13.5
|
≤0.60
|
—
|
750°C
|
|
УГЛЕРОДИСТАЯ СТАЛЬ
|
РАЗЛИЧНЫЕ
|
550°C
|
Особенности нержавеющей стали, используемой для Hex Mesh:
|
SS
|
Особенности
|
|
304
|
Хорошая термостойкость , коррозионная стойкость , прочность при низких температурах и механические
свойства , хорошая производительность при горячей обработке , например штамповка , гибка и т.д. , отсутствие влияния термической
обработки (немагнитный , U-96°C-800°C).
|
|
304L
|
Как разновидность низкоуглеродистой SS304 , в целом , аналогичная коррозионная стойкость с
SS 304 . Но после сварки или при снятии напряжения , выдающаяся способность к стойкости
к коррозии межзеренных границ при отсутствии термической обработки , сохраняет
хорошую коррозионную стойкость , используется при температуре от -196°C до 800°C.
|
|
316
|
Благодаря добавлению Mo , коррозионная стойкость к атмосфере и высокотемпературная
прочность очень хороши , могут использоваться в суровых условиях , оптимальная обработка для закалки
(немагнитный).
|
|
316L
|
Как разновидность низкоуглеродистой серии SSS316 , в дополнение к тем же характеристикам SS316 ,
Оптимальная стойкость к коррозии межзеренных границ
|
|
310S
|
В качестве жаропрочной детали при температуре до 1100°C , сталь с окислительной стабильностью , и т.д.
|
Обычные спецификации HESLY hex metal:
|
Обычные спецификации HESLY-hex Metal
|
|
ПРЕДМЕТ
|
СПЕЦИФИКАЦИИ
|
B
|
A
|
AF
|
|
1
|
1.2 X 10 X 50 мм
|
1.2 мм
|
10 мм
|
40 мм
|
|
2
|
1.2 X 15 X 50 мм
|
1.2 мм
|
15 мм
|
50 мм
|
|
3
|
1.2 X 20 X 50 мм
|
1.2 мм
|
20 мм
|
50 мм
|
|
4
|
1.5 X 10 X 50 мм
|
1.5 мм
|
10 мм
|
50 мм
|
|
5
|
1.5 X 15 X 50 мм
|
1.5 мм
|
15 мм
|
50 мм
|
|
6
|
1.5 X 20 X 50 мм
|
1.5 мм
|
20 мм
|
50 мм
|
|
7
|
1.8 X 15 X 50 мм
|
1.8 мм
|
15 мм
|
50 мм
|
|
8
|
1.8 X 20 X 50 мм
|
1.8 мм
|
20 мм
|
50 мм
|
|
9
|
1.8 X 25 X 50 мм
|
1.8 мм
|
25 мм
|
50 мм
|
|
10
|
2.0 X 15 X 50 мм
|
2.0 мм
|
15 мм
|
50 мм
|
|
11
|
2.0 X 20 X 50 мм
|
2.0 мм
|
20 мм
|
50 мм
|
|
12
|
2.0 X 25 X 50 мм
|
2.0 мм
|
25 мм
|
50 мм
|
|
13
|
2.0 X 30 X 50 мм
|
2.0 мм
|
30 мм
|
50 мм
|
|
14
|
2.0 X 30 X 80 мм
|
2.0 мм
|
30 мм
|
80 мм
|
|
Примечание
|
A/F
|
Мин.: 40 мм Макс.: 100 мм
|
| |
МАТЕРИАЛ
|
A3 ,0Cr13,1Cr13,SS304,SS316,1Cr18Ni9Ti,SS310S
|
